Secuencia selexcit procedente del userlib de Varian Excitación selectiva con DPFGSE (Excitation Sculpting) VV . Krishnamurthy Magnetic Resonance in Chemistry Vol 35, 9-12 (1997) Probada con el Estradiol en dmso_d6

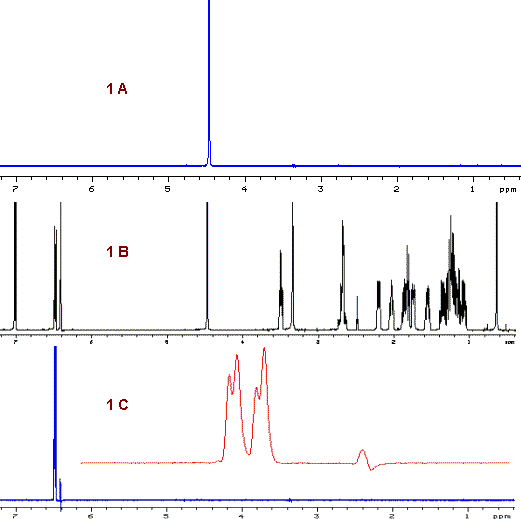

Mediante la utilización de esta secuencia es posible la comprobación de la selectividad de los pulsos con forma, ajuste de parámetros. Constituyendo un paso previo para la realización de otros experimentos con pulsos con forma ( TOCSY1D, GOESY, BASHSDTOXY, etc) En el espectro que se muestra en la figura 1A se ha utilizado un pulso con forma de 180º , construido con la utilidad de Pbox, tomando como base un eburp1 , con una duración de 29.2 ms y una potencia de 6 dB, ello proporciona un B1max=0.1174 (B1max, kHz) B1rms=0.0532 (B1[RMS], kHz). Tal como se puede apreciar el espectro está prácticamente exento de artefactos y de señales residuales. En este caso al estar la señal aislada no se presentan problemas de selectividad.
La figura 1C corresponde al espectro en el que se ha perturbado de modo selectivo uno de los protones aromáticos (d 6.48 ppm). En este caso la proximidad con otras señales, permite comprobar la eficiencia, selectividad de los pulsos y la bondad de la propia secuencia. Así en la figura 1C es posible observar que la señal contigua sólo se afecta en muy pequeña proporción (ver el inset correspondiente). En este caso el pulso utilizado también se ha construido tomando como base un eburp1, pero la longitud es de 151 ms y la potencia de -7 dB, ello proporciona una anchura de excitación de B1max= 0.0227 (B1max, kHz) B1rms = 0.0103 (B1[RMS], kHz)
EXPERIMENTAL (selexcit)
Esta información sólo se solicita si es la primera vez que se crea un pulso con forma en el experimento activo. En la pantalla de texto se muestra la longitud del pulso y la potencia a utilizar para conseguir la excitación deseada. El pulso con forma se
almacena en el fichero del
En el caso del Tocsy1D con excitación sculpting el pulso de inversión se ha construido tomando como base el G3 (existente en el menú principal de la utilidad pandora box. La realización de experimentos con gradientes debe realizarse siempre a tubo parado, en caso contrario el resultado es muy deficiente. La información sobre los pulsos con forma
creados, puede determinarse mediante los siguientes macros:
dshapef,
dprofile,
pbox_pw,
pbox_pwr (en el manual de Varian se
encuentra la descripción de estos macros). Es de especial utilidad el macro
Barcelona, Febrero 2001
|
